住宅をモデリングする

このページでは、空のプロジェクトから小さな家を作ります。壁・部屋・ドア・窓・屋根の順に 作図し、最後に 3D で確認します。ファイル › 新規プロジェクト Ctrl+N から始めます。

階とレベル

新しいプロジェクトは 1 階から始まります: 1F · 1FL ±0 (GL+500) — 床レベル（FL）が ±0、 グラウンドレベル（GL）がその 500 mm 下です。階の切り替えはビュー一覧または ステータスバーの階表示から行います。2 階建てなら 2F · 2FL +2,850 GL+3,350 と表示されます。

グリッドとモジュール

平面は昔ながらの 910 モジュールで描きます。ステータスバーにはモジュール 910 と 表示され、スナップのグリッドは 455 mm（半モジュール）が初期値です。通り芯には X1、X2…、 Y1、Y2… の番号が付き、柱や寸法がモジュールにそろいます。スナップの ON/OFF は ステータスバーのグリッドとオブジェクトで切り替えます。

壁

1. 壁ツールをクリックします（ショートカット W）。
2. インフォボックスで描き方 — チェーン（連続）・シングル・矩形 — と壁の構成 （例: EXT-01 Hybrid timber 105…）を選びます。Edit… を開くと構成を編集でき、 層のつまみをドラッグして層の順番を入れ替えられます。

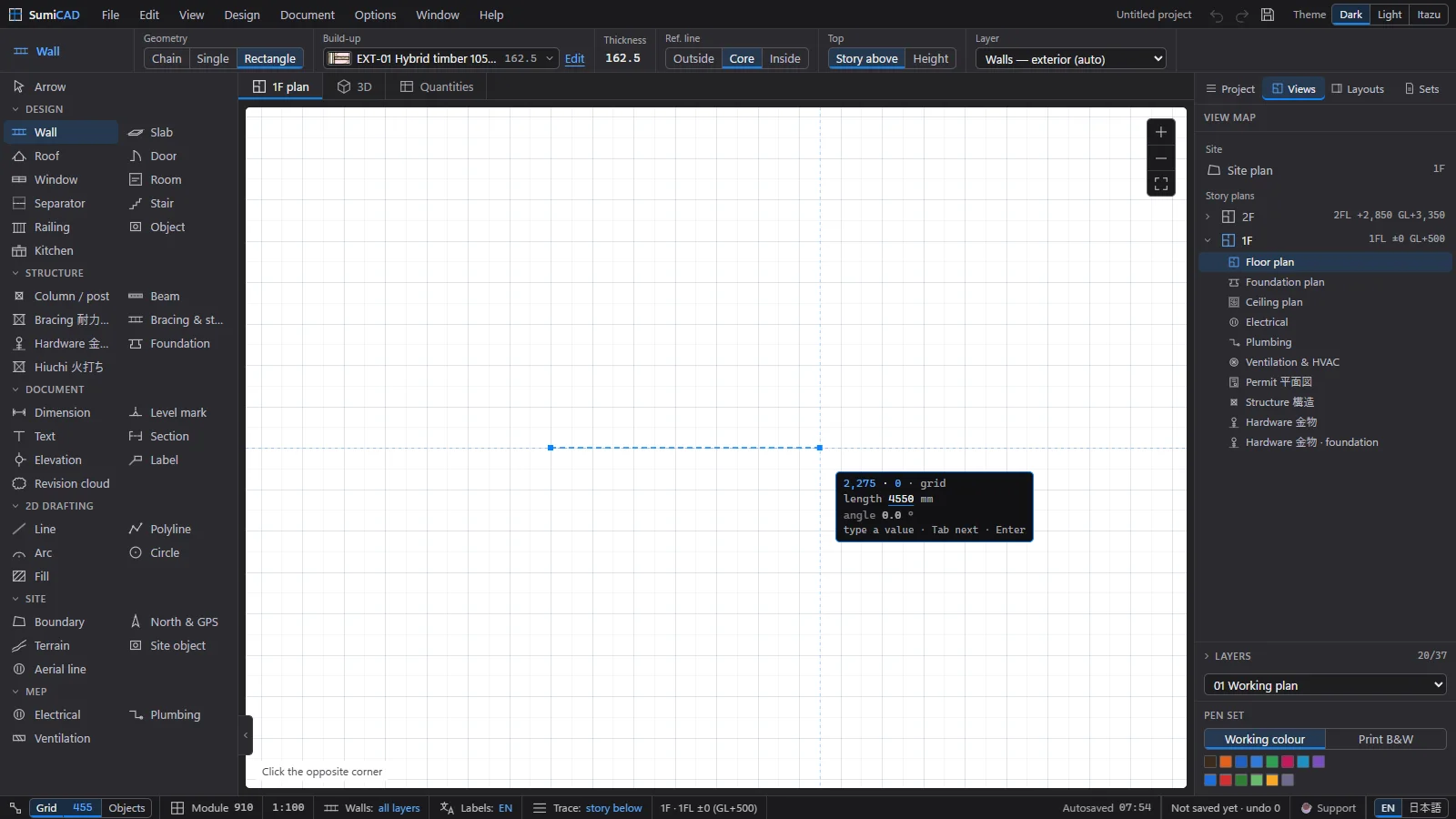

3. 始点をクリックし、次の点をクリックしていきます。長さはトラッカーに表示されますが、 数値を入力して Tab、Enter でも決められます。

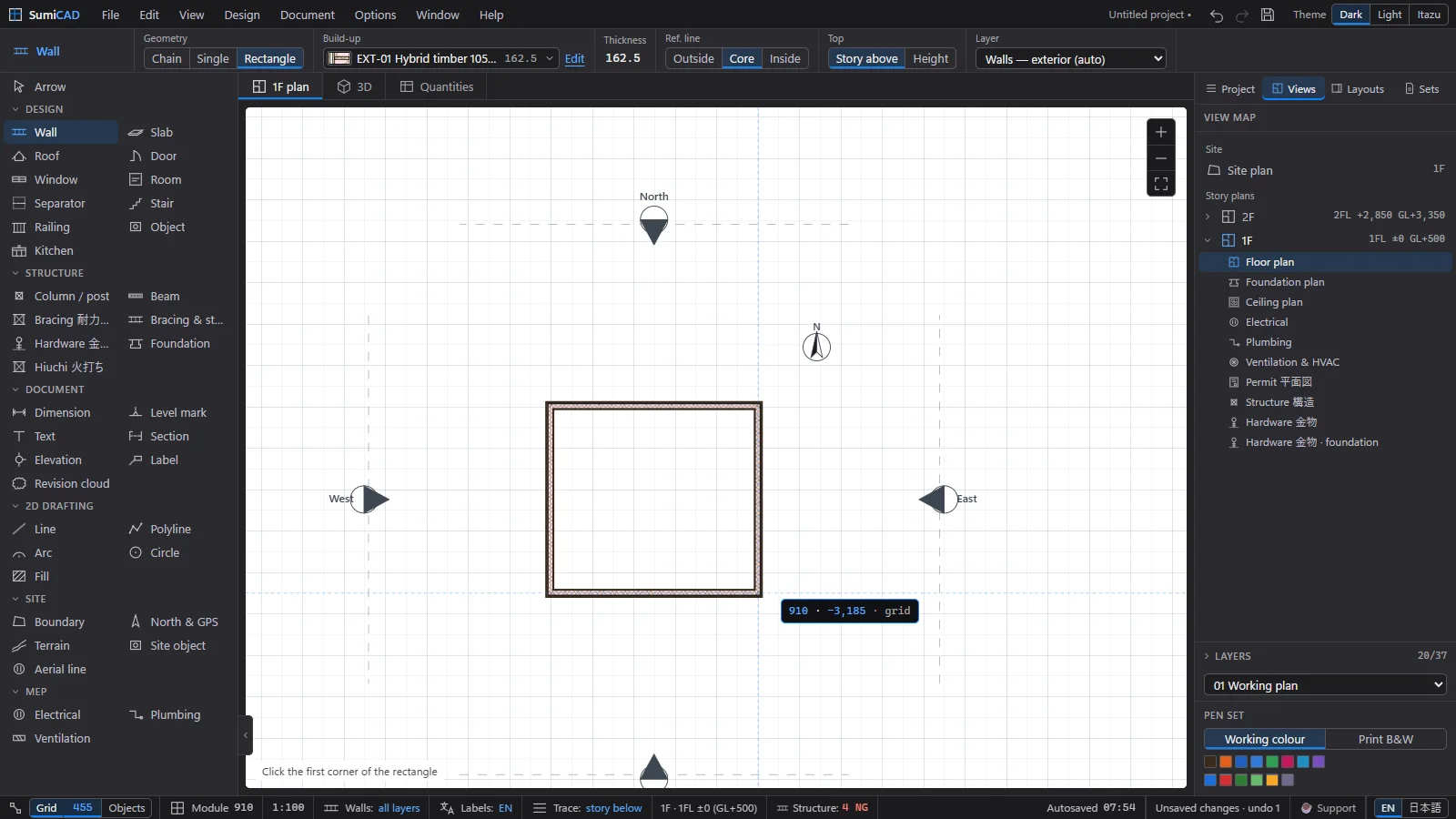

矩形なら、対角の 2 点をドラッグするだけで 4 枚の壁が一度に描けます。

ヒント: 閉じた輪郭の内側で Space+クリック すると、部屋の周りに壁を一筆で描けます。 ステータスバーの上のヒント行に、いつでもツールの選択肢が表示されます。

部屋

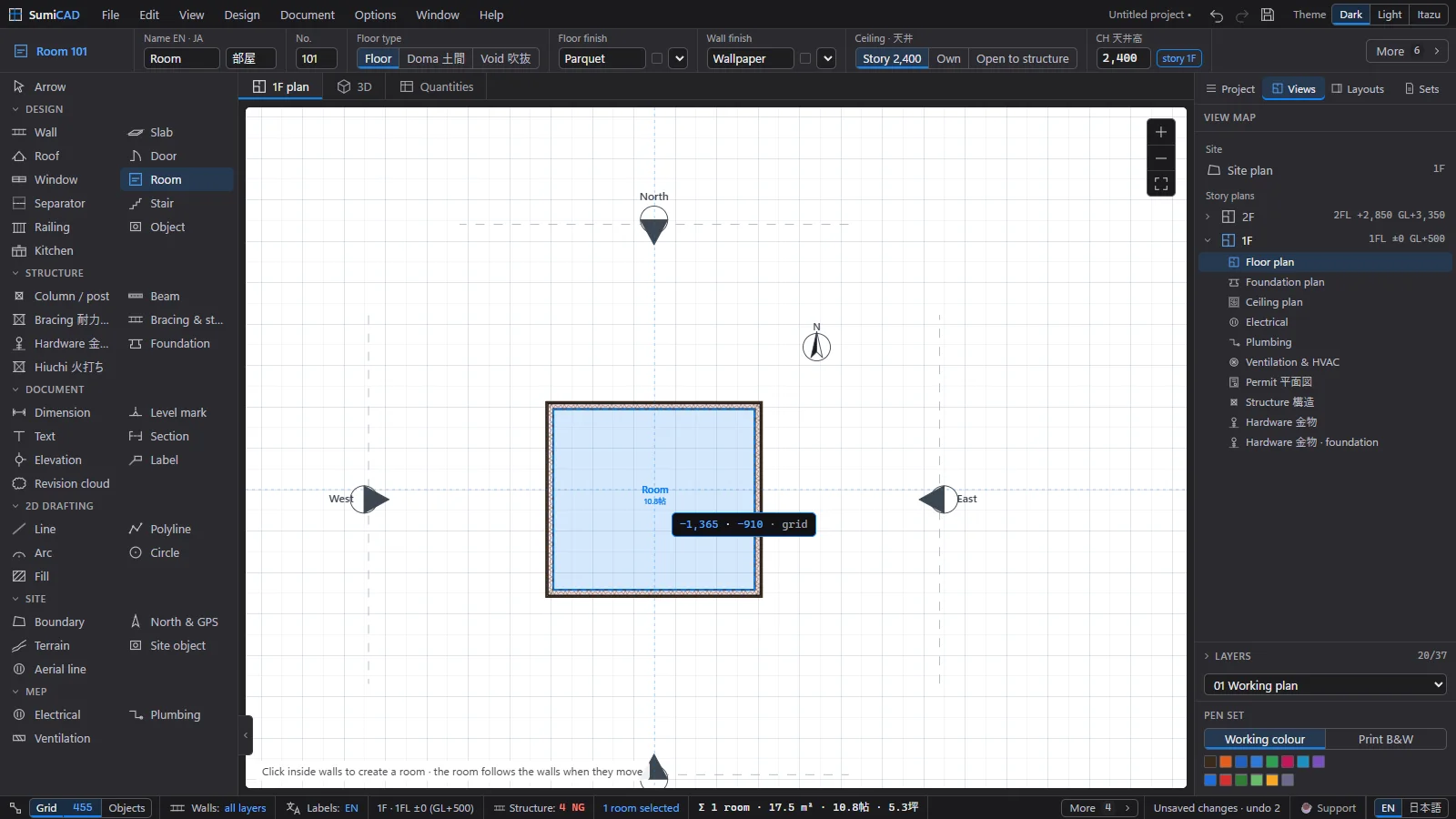

部屋ツール（Z）をクリックし、壁で囲まれた内側をクリックすると、部屋名と畳数 （m² 併記）が表示されます。名前はインフォボックスで変更でき、そのまま図面に印刷されます。

ドアと窓

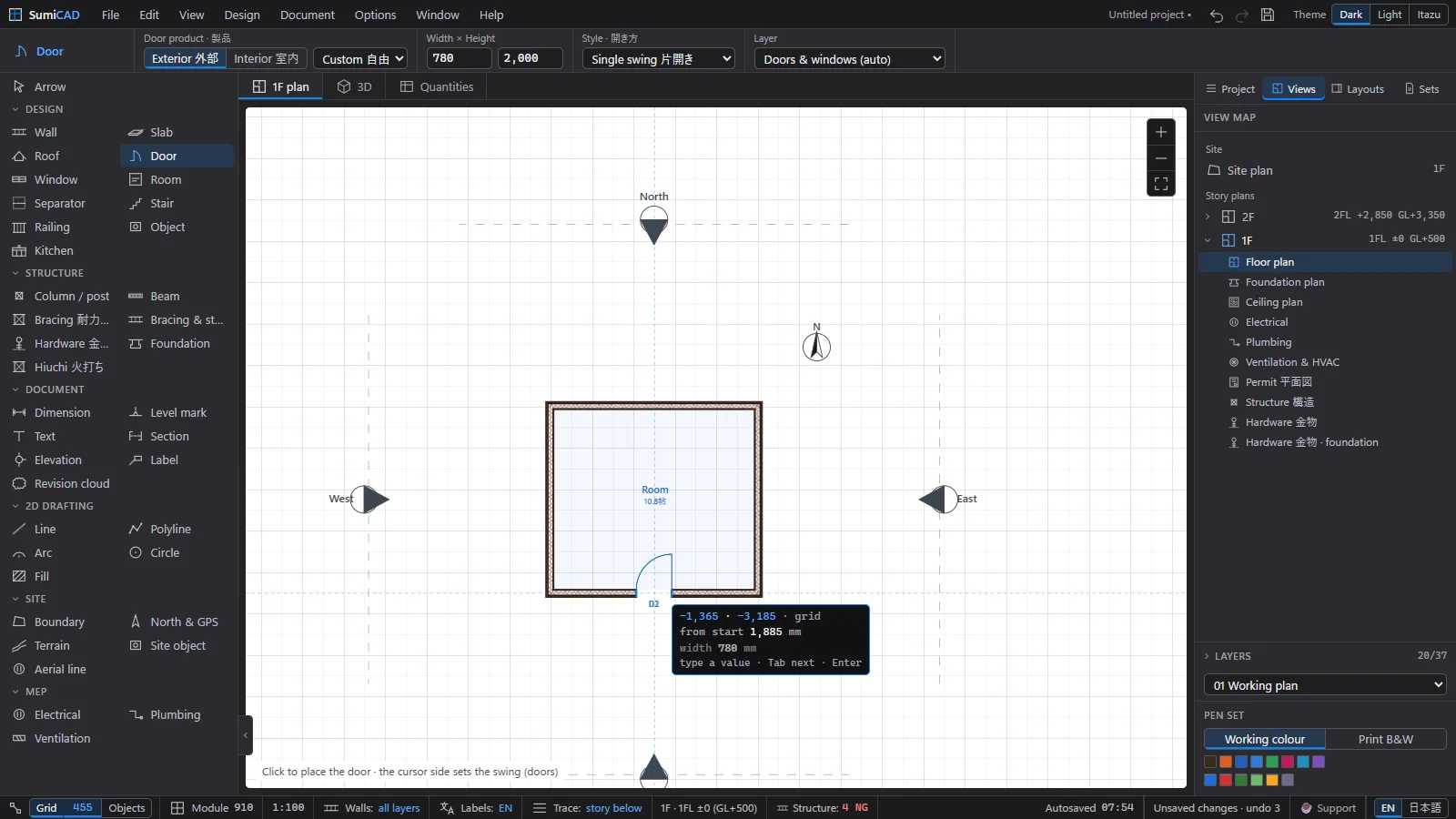

ドアツール（D）または窓ツール（N）を選び、開口部を入れたい壁の位置を クリックします。ドア・窓には一覧表用の符号（D1、W1…）が付き、表示 › Door sizes on plan で開口部の寸法を平面図に表示できます。

スラブと床

スラブツール（S）は壁と同じ要領で、輪郭の角をクリックして床スラブを描きます。 部屋の仕上げは部屋の設定に含まれ、天井高（例: 仕上げ床から 2,400）も部屋の設定です。

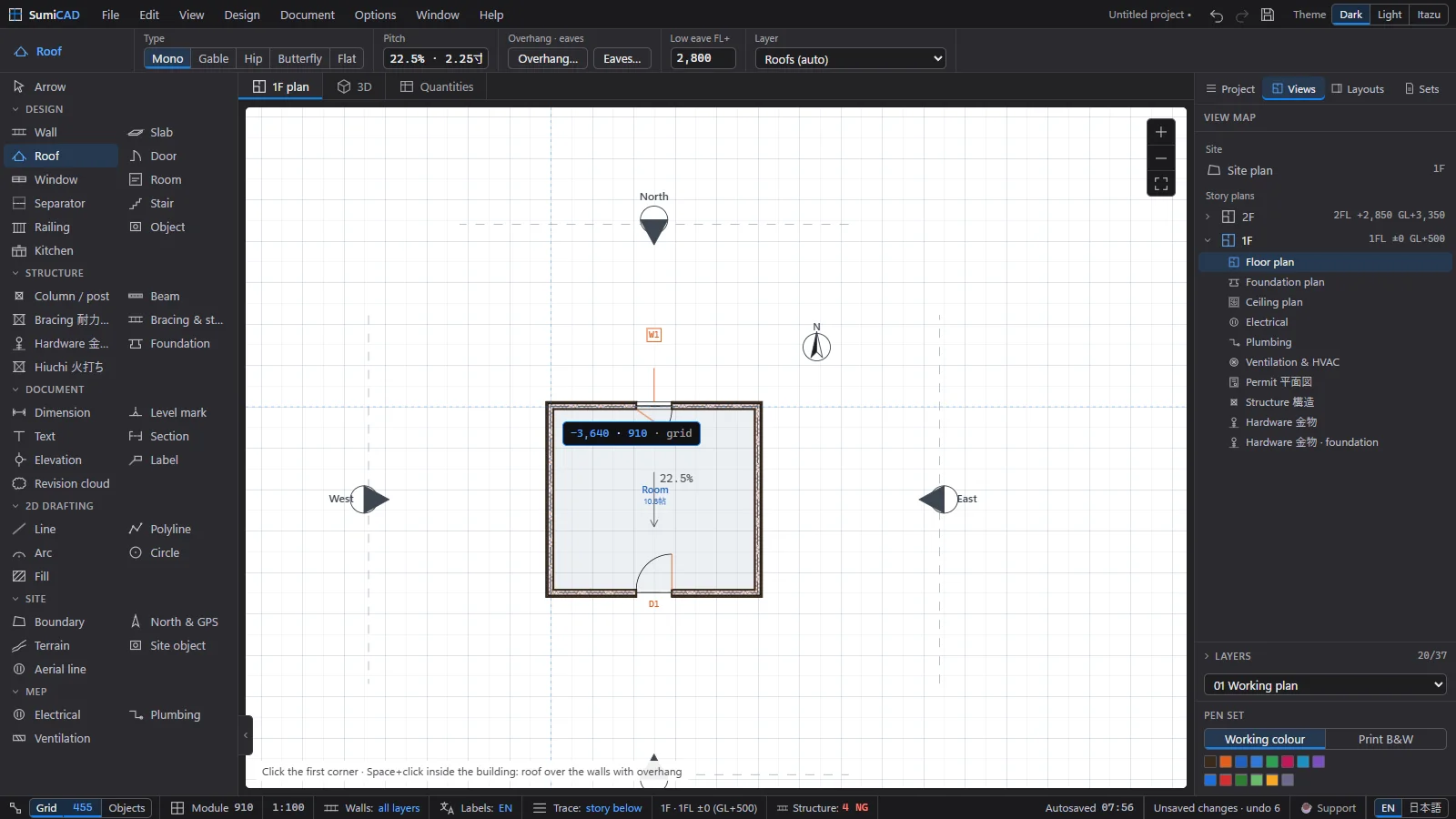

屋根

1. 屋根ツール（R）をクリックします。

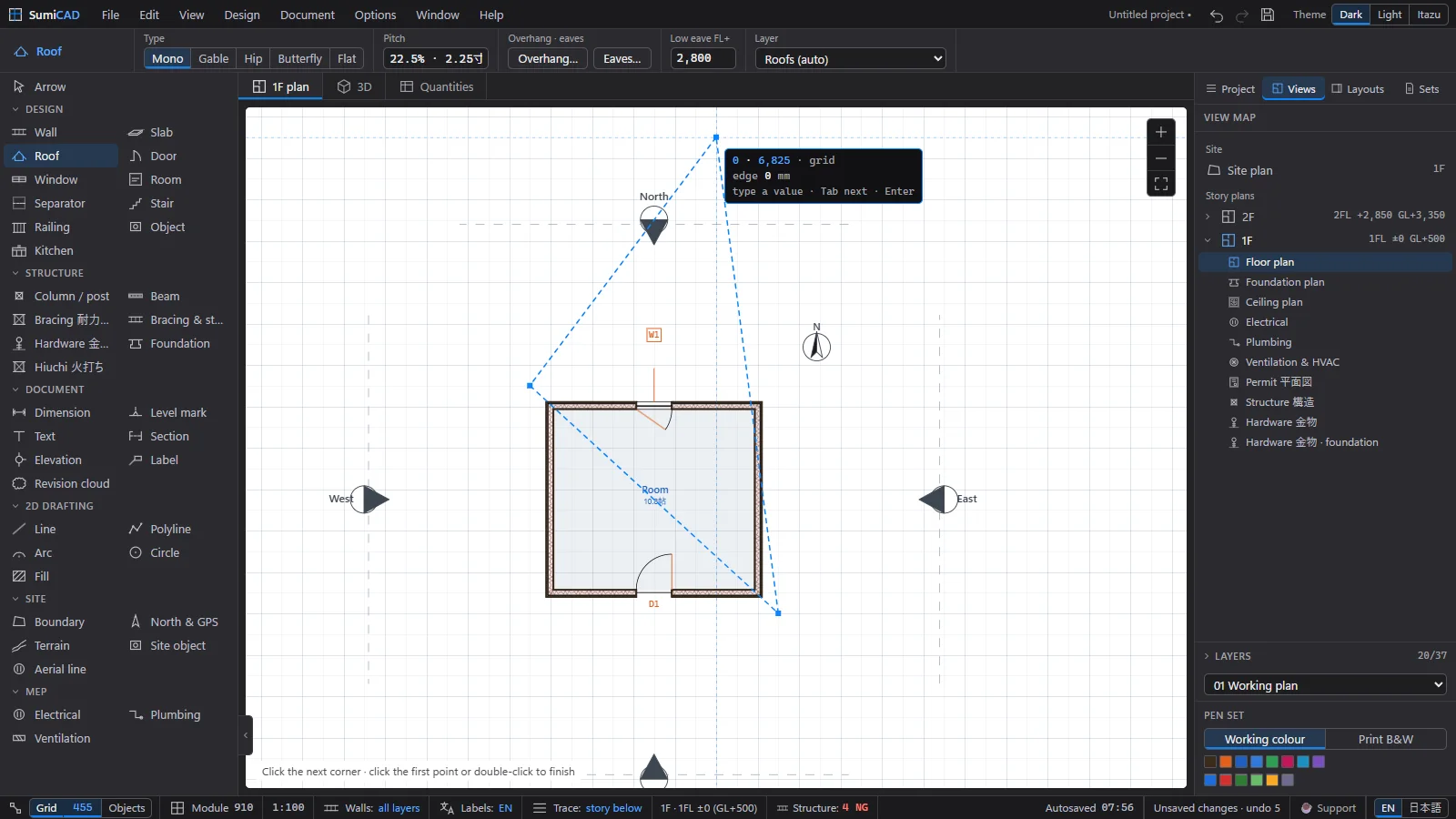

2. 屋根の外形の角を順にクリックし、ダブルクリック（または最初の点をもう一度クリック）で 確定します。

3. インフォボックスで形状 — Mono（片流れ）・Gable（切妻）・Hip（寄棟）・Butterfly （バタフライ）・Flat（平屋根） — と勾配（22.5% · 2.25寸）、Overhang… と Eaves…（側ごとの軒の出・軒先）、軒の高さ（FL+ 2,800）を設定します。

階段・手摺・オブジェクト

階段ツール（I）で階段を、手摺で手摺を配置します。オブジェクトでは家具や 設備（ユニットバスなど）を置けます。キッチンと収納については キッチン・収納 をご覧ください。

3D で確認

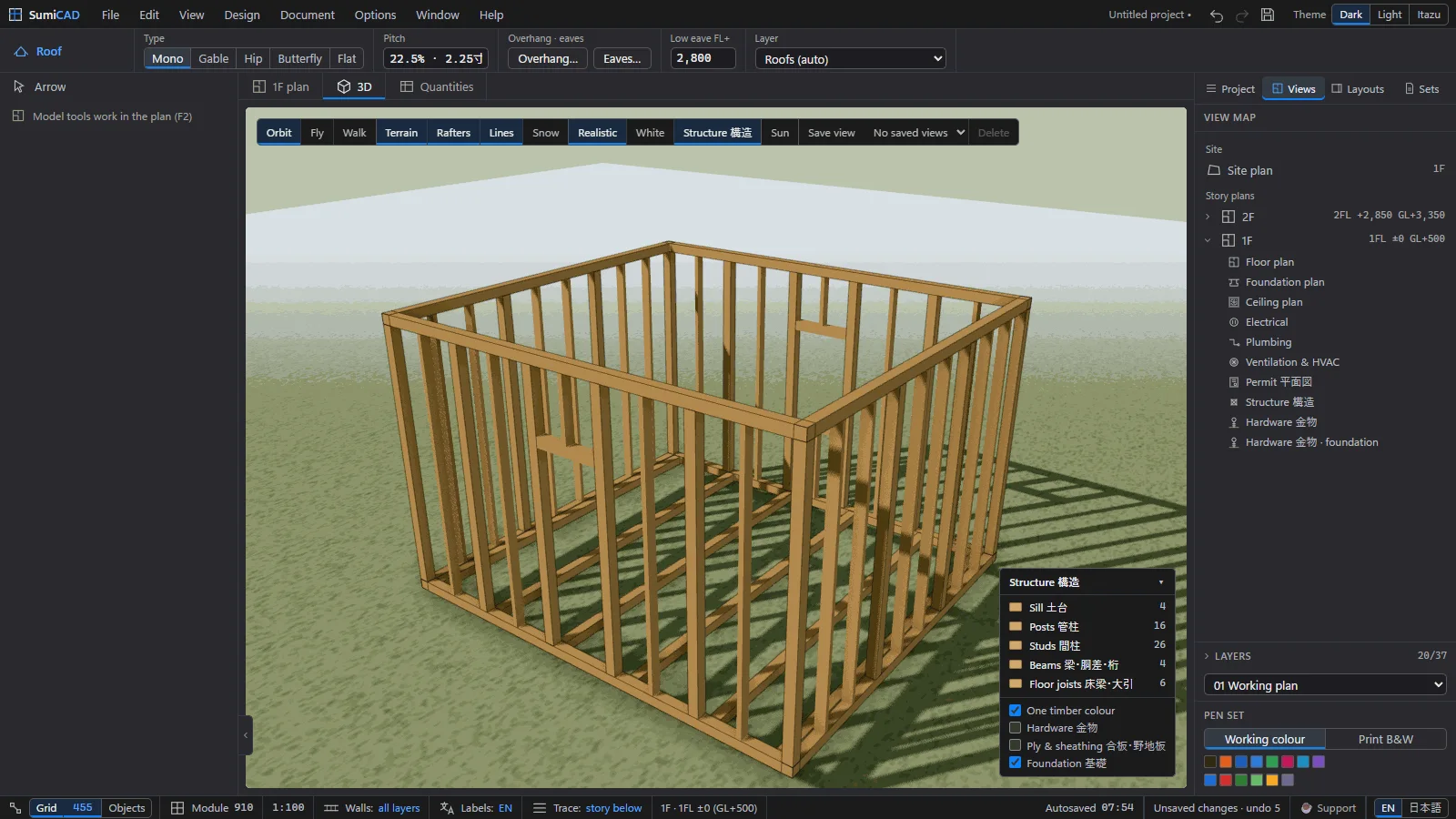

3D タブを開きます。Orbit / Fly / Walk で視点を動かし、表示スタイルは Realistic（写実）・White（白模型）・構造（軸組）から選べます。 Terrain・Rafters・Lines・Snow と Sun で場面を調整し、Save view で視点を 保存できます。
